[第二課] 再談NFC行動通訊

最潮的生活時尚～『每天都要感應智慧』

在順利完成 [第一課] 的內容，想必你已經擁有一支不錯的NFC智慧手機。儘管，Android 手機與iPhone 在NFC感應的操作上，有些許差異；例如：Android手機只要在NFC開啟的狀態下，當NFC標籤(TAG) 靠近感應區時，總是可以在背景狀態下被觸發；相對的，iPhone要有所謂的『Background Tag Reading』的機型、並且NFC標籤內有合法的NDEF才能在背景觸發，否則必須在APP打開『Reader Mode』下，才能進行掃描。

另外，Android手機並沒有專門的掃描使用者介面來提示；而iOS則會在開啟NFC掃描時，自動會跳出提示視窗。而在先前製作NFC ACCP所用的X-DISC時，只要是使用『NFC ReWriter  (iOS | Android)』 這個APP，你就會發現整個操作過程，不管是Android還是iPhone，都將會有相同的使用經驗。-->可以參考這篇的使用介紹。

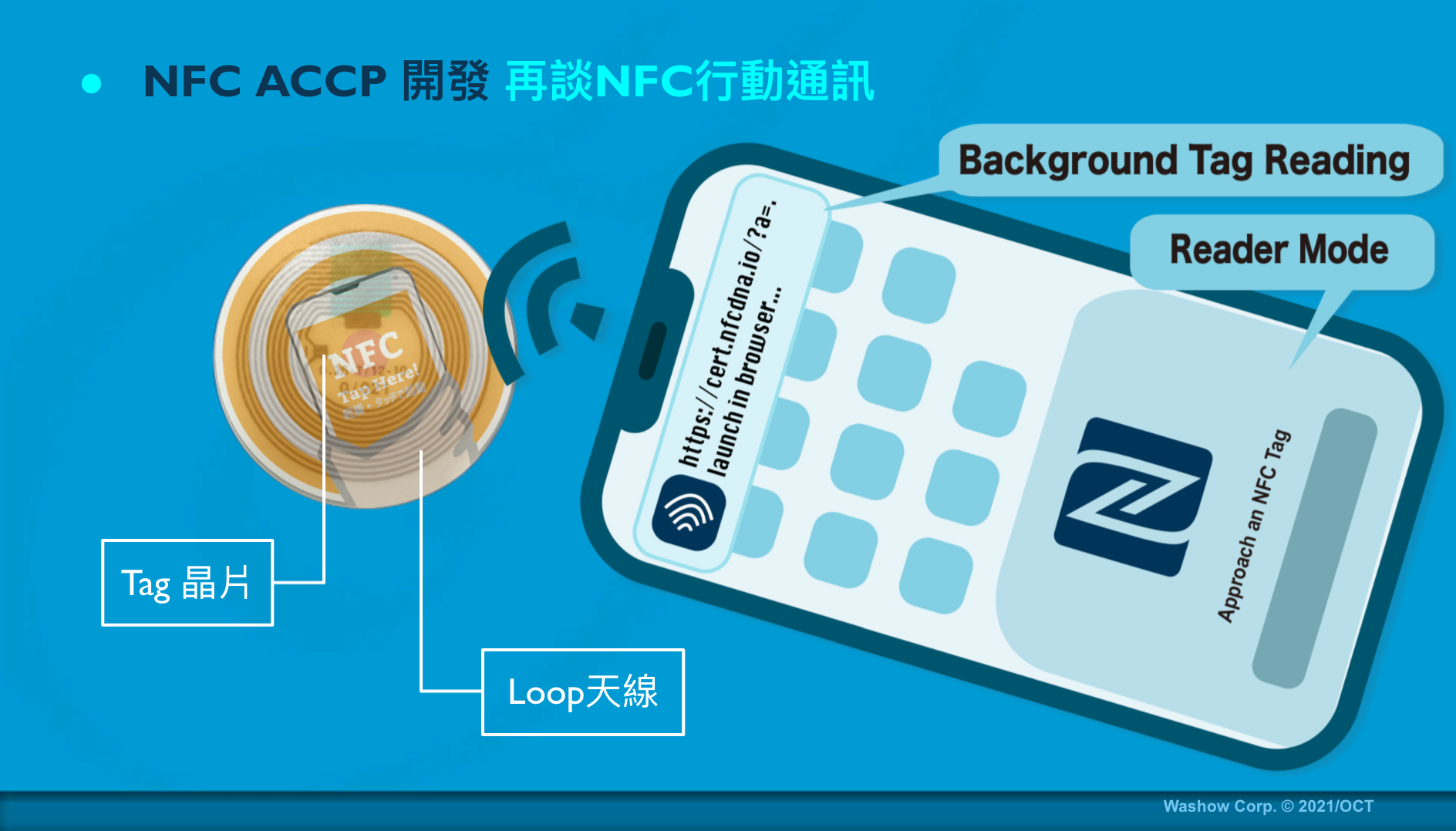

現在，要更近一步了解藏在X-DISC夾層的『NFC感應標籤(Tag)』。這個不帶電源的電子標籤，其實由一Tag晶片與ㄧLoop天線所構成，就像你每天使用的悠遊卡或門禁鎖片一樣；都可以從票口閘門、門鎖或是你的手機裡的NFC的Reader，所發射的13.56MHz電磁場裡，感應出電源來啟動Tag晶片，送出其自身唯一序號的識別碼(UID)，然後等待Reader下命令來存取其內的記憶體。

每個Tag晶片都有一連串可以被讀寫的記憶體，而這記憶體的內容並不會在電源失去後消失。所以，這些內容放的是餘額就是悠遊卡；是樓層房號就可以是房卡；當然，是ACCP的曲目索引就成為X-DISC了。

ACCP所使用的是NFC協會所規範的第二型Tag晶片(T2T)，這類的晶片採用ISO14443A的通訊協定，為最常用的NFC標籤類型。在市面上，又以NXP NTAG系列為最常見。NTAG以其記憶體的容量而有NTAG213(144-Byte)/215(540-Byte)/216(888-Byte)等不同的型號。

這系列的Tag出廠時已經設置為NDEF相容的標籤，可以輕易寫入如URL這類的NDEF訊息。現在簡潔的URL(短址)已是趨勢，所以使用NTAG213常常是綽綽有餘；聰明的看官，你會莞爾發現X-DISC的設計巧妙：使用末段記憶體位置，來儲存ACCP的曲目索引資訊。

NTAG213記憶體的架構，基本上每4個位元組稱作一個區塊(Block)或頁(Page，往後均以此稱)

。NTAG213含使用者可用的144位元組，共計有36頁(即從頁#4到頁#39)，其中最後一頁#39 (0x27)即是曲目索引資訊；而頁#36~頁#38也作為設定時所用參數資料。

在對這些記憶體的存取，最常用到的就是READ(0x30) 與 WRITE(0xA2)指令，稍後在ACCP開發的程式設計中會陸續介紹到；在此要先指出的是READ指令每次會讀出連續4頁的資料；而WRITE指令每次只針對單一頁次寫入資料。亦即，當READER下達READ 頁0x27時，TAG會回應自頁0x27到頁0x2A共計16個位元組的資料，通常只要取與前4個位元組的資料即可。

現在，請你試試，用手機打開NFC ReWriter App來讀X-DISC的曲目索引資訊。當然，可以再複習一下，更改索引內容來聽其他的歌曲。

從下一課開始，將介紹NFC ACCP的開發，特別是韌體程式的設計與編譯。如果您想對NFC技術還想要有更深入的了解，可以參考我的網誌《今天，你NFC了沒？》、《IPHONE大俠的『NFC葵花寶典』》；也歡迎留言與我討論。
